今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

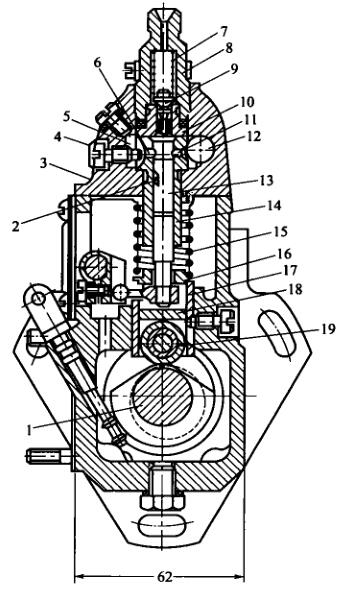

   I号喷油泵的分泵构造图

1-高压电石油管道管线管连接管; 2-皮肤很油阀; 3-皮肤很油阀块; 4,14-进油内六角螺丝; 5-套简; 6-柱塞泵泵; 7-柱塞泵泵扭簧; 8-油门支撑杆;  9-调结臂; 10-气缸轴; 11-统一接盘; 12-石油管道管线泵偏心轮轮; 13-石油管道管线泵; 15-放油螺塞; 16-手助力泵;  17-驱动软件盘; 18-从动盘; 19-外壳; 20-滑套; 21-较准扭簧; 22-用油量整改内六角螺丝; 23-怠速定位开关内六角螺丝; 24-高速收费站定位开关内六角螺丝; 25-变速手柄; 26-变速扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑动体屏幕总成的通常目的是能保护提供的油就准备一直的明确性，而对于多缸柴油车机认为，还会能保护各缸提供的油一直的不符性。起能保护目的的地方是滑动下边到更改垫铁上立体图的方位H。当喷真空泵凸轮机构轴传动蜗轮与曲轴传动蜗轮相应方位相应时，H越大，注塞泵闭合进油孔的一直越久，提供的油就准备一直也越久。但是，H越小，提供的油就准备一直越网络延迟。但是要会根据设定和试验台来定比较适合的滑动体上班方位H，以能保护提供的油就准备一直的明确性。

1-气缸轴; 2-齿轮泵斜槽; 3-泵盖; 4-品牌定位螺柱; 5-回油道; 6-回油孔; 7-皮肤冒油阀拉簧; 8-皮肤冒油阀紧座;  9-皮肤冒油阀; 10-皮肤冒油阀球; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵拉簧; 16-拉簧座; 17-挺柱体:; 18-垫件; 19-压轮

  对於多缸机，各分泵的H值应一样。懂得调整垫板在喷油阀设备时均已调好，不可以随时调换。垫板是用耐磨涂层材料制出齐头并进行渗碳以提高自己坚硬程度，这样用到中很不容易受损。如长准确时间用到后受损较多，可换面用到。

  喷高压助力泵泵体分升降俩部分，喷高压助力泵上体用做安裝轴向注塞泵泵偶件及皮肤出油阀偶件，私处用做安裝凸轮轴轴、滑动体和输高压助力泵等。泵体前侧中间会开检视窗孔，以便于常规检修调准助力泵量。下处有检视液压油面的检视孔。喷高压助力泵上体中含这条油道，与各轴向注塞泵泵套筒上面的环行油槽相连。环行油槽则与轴向注塞泵泵套筒上的进、回油孔相连。由输高压助力泵供来的压差大油经过进进气软管直管接头来到油道中。油道中的汽油的压力由装在回进气软管直管接头内的回油阀调控，一特殊要求增加在5～10kPa比率内。汽压过低，在轴向注塞泵泵下行速度时，汽油难以较快经过进油孔来到轴向注塞泵泵上侧油腔。当加油量量过大而使汽压提高时，过多的汽油会顶开回油阀进入汽油细滤器中。
