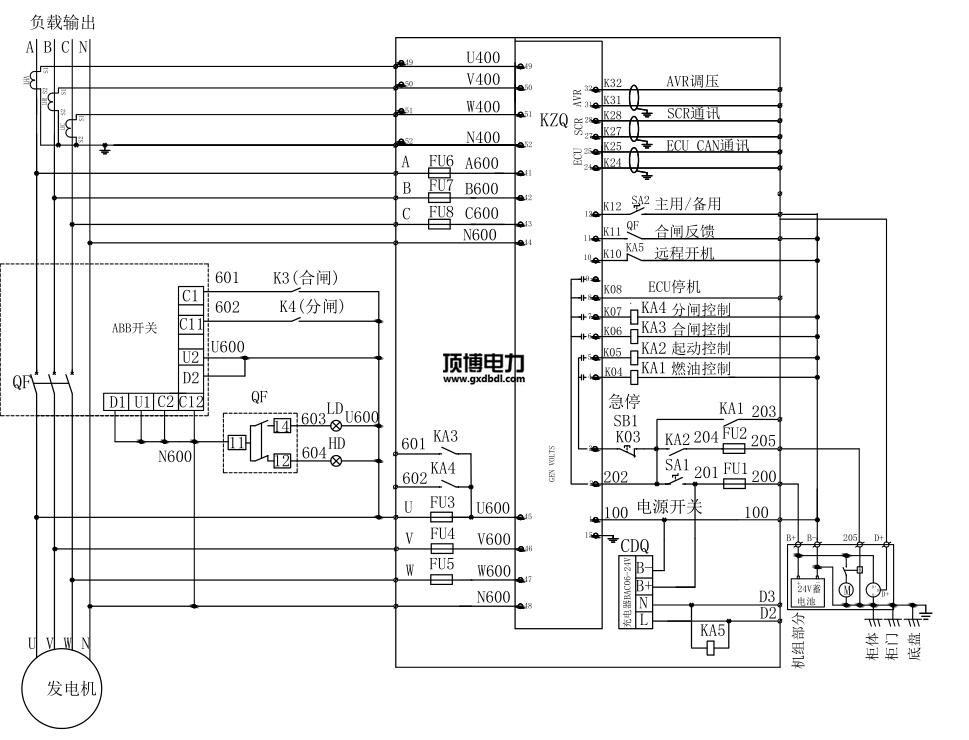

580KW柴油发动机密度来发调速伺服变频电动机并机柜路线图电气开关图操作过程：由蓄家用电热器AC220V/DC24V，提供数据来发调速伺服变频电动机管理器所需伤害电原DC24V。来发调速伺服变频电动机发动的后由KA5交谈220V其中继家用电热器伤害这个发动的走势。柴油发动机密度来发调速伺服变频电动机管理器采用走势电路开关把来发调速伺服变频电动机的电流大小、直流电压，速度，转动速度等来发调速伺服变频电动机的不同的技术指标走势上报到管理器，由管理器释放电脑指令。   当柴油密度来发调速马达开启后，把电送回面板电旋转开关柜尾端的主母排。抑制器完成装置性监控录像高达需生活条件开启燃料抑制，起步抑制，完成DC24V继家电打出电阻4g数据。来发调速马达抑制器完成电阻污染监测网操纵回路，污染监测网到满意漏电万能隔离开关开启电阻，抑制器完成KA3继家电打出电阻送电4g数据，合上主面板电旋转开关断路，漏电万能隔离开关送电后送电指的是灯亮。当抑制装置性需求分闸的阶段，完成KA3分闸继家电打出电阻分闸4g数据，主面板电旋转开关漏电万能隔离开关分闸，漏电万能隔离开关分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主开关按钮柜
项目编号	明称	尺寸品种	的单位	用量	生产商
1	万用式整体布局完成后真空断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	生产发电动机柜调整器	HGM9510	只	2	众智
3	直流电电压模组	BAC06A	只	2	众智
4	大中型期间继电热器	HH52P    DC24V	只	8	正泰
5	小款中部中间继电器产品	HH52P AC220V	只	2	正泰
6	短路器	RT14-20/6A	套	16	正泰
7	数据灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋扭	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地线铜排	TMY-60*6	米	2	国优
13	电绝缘子	长方形，黄色，M10	只	12	海坦
14	装修辅材		台	2	国优

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清
