1．活塞连杆及活塞环组的装配要求：

各项外形的发动机气缸格局各不相等，连杆小头手术伤口也分平口和斜手术伤口两种类型。发动机气缸环截面样子也各不相等，但几者组装流水线和放到设备时，有很大个各自的统一性标准要求，见图2-5-10和图2-5-11。

1、活塞杆件顶部不断往前标出  2、连杆轴颈  3、运功朝向  4、连杆体顺序号部位  5、固定唇及固定槽在某个侧  6、连杆  螺母松掉时，此面被磨亮  7、连杆 螺母不许互相交换和代用  8、连杆盖顺序号部位与连杆体差不多  9、运功朝向  10、连杆轴颈  11、此侧面图有“O”向 前标出  12、发动机机油喷钩让位口应在喷 钩左侧  13、电磁室（对YC6L机不剪力）对正喷油嘴    图A、图B是活塞杆件在下死点时连杆轴颈的运功朝向。注：1、对大部分手术创口为平口的连杆装时分不出往前向后（YC4110机）2、对YC6112、YC4112机斜手术创口连杆装适合人群于图B，其中适合人群于图AYC4110、YC4112、YC6105、YC6112、YC6113车型适合人群       注：1、2、3为环的说话部位图2-5-11  发动机活塞环说话装部位图



 配置缸筒环时要分离诊断缸筒环与缸套、缸筒环槽听取厚度。其手段是用缸筒环压入到缸套上止点时相互依存的工作中定位实施诊断，见图2-5-12。用塞尺诊断其张嘴厚度需包含表2-5-5的要。缸筒环与槽的听取厚度诊断表见图2-5-13。环与槽相关联 其在测量值应包含表2-5-5的要。

图2-5-12  柱塞环留孔间距的常规检杳    图2-5-13  柱塞环轴径间距的常规检杳

表2-5-5活塞环开口间隙及轴向间隙的规定值

舱位	第1 道环支承时候mm	2道环载荷宽度mm	第二道环载荷时候mm	气缸环封口油隙mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	一道道封口0.4~0.6二道开口子0.35~0.35四道缩口0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	几道收口0.35~0.55二道留孔0.5~0.7十八道收口0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	第一道张嘴0.30~0.45二道张嘴0.60~0.85几道张嘴0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	一扇留口0.35~0.59二道封口0.60~0.8四道封口0.25~0.45

提示卡：各设备汽缸环张口孔径极致调节在2mm内。汽缸环轴上孔径调节在  0.2mm范围内为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。若果标上不清，须按图2-5-4中的图A或图B安裝，保障活塞杆上的涡流效应室对正喷油嘴一立方米。(3) 按法律法规力距（见表2-5-6）锁紧连杆螺帽后，螺杆旋转曲轴规定灵巧，有保障连杆在连杆颈有O.lmm上面的的心轴窜动量，并拨动轻松愉快敏锐。

▲重油发电站机批发厂家提醒短信我们主意：在按装过程中 中，用通用型手段或无残留小木条托住连杆高比例，禁止碰伤缸套或连杆颈。表2-5-6各仪器连杆螺柱扭力

cpu类型		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	第一点次	50~80	50~70	60~80		60~90	60~80
	第2次	100~130	100~120	110~130	100~120	120~150	110~140
	3、次	160~190	190~270	180~270	150~230	180~200	160~200

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。

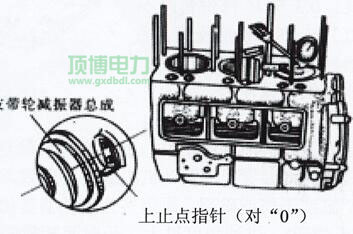

图2-5-15  调整一、缸连杆上止点刻度尺 把柱塞转到上止点时，用磁吸千分表区别查验各缸柱塞对空压机上平米的低于量， 其参数为0.15～0.45 mm，各缸允差≤0.15mm。如果你校正参数不一样较多，会 的影响然烧室体积，还会有柱塞打项不良现象。表明：面对只需换部件连杆时，可基于表2-5-2想要作适当的选购。想要高低 头允差值越非常接近原连杆允差指标值好。
